勇士汽車起動系統示教板

發布時間：2021-12-14 丨 瀏覽次數：

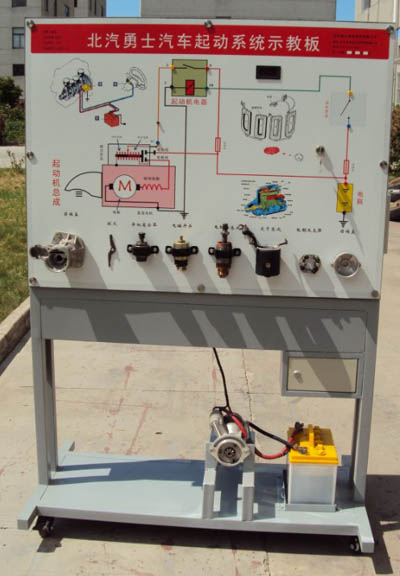

HY-QCYS5 勇士汽車起動系統示教板

一、設備簡介
本產品以勇士汽車起動系統各總成實物為基礎，展示汽車起動系統的結構組成和電路原理。并能實時檢測各系統的電壓電流電阻等數據。同時還具備考核功能，實時掌握學員階段性的學習情況，能夠滿足各類汽車院校對汽車起動系統的理論和實踐相結合的教學需要。本實訓臺功能齊全、操作方便、安全可靠。
二、結構組成
汽車部件包含：勇士起動機總成、分解的起動機展示臺、蓄電池等。
設備臺架包含：一體式設備框架，數據檢測面板，高清電路原理圖、實物安裝區、設備故障設置區、考核系統、30cm工作臺、電源總開關、控制機構、空氣開關、萬向腳輪等組成。配套設備使用說明，實訓指導資料、產品合格證、保修卡。

三、實訓項目：
勇士汽車系統起動系統的零部件認知實訓
勇士汽車起動系統的的工作原理實訓、
勇士汽車起動系統的動態運行實訓
勇士汽車起動系統的數據檢測實訓
勇士汽車啟動系統的故障診斷與排除實訓
勇士汽車起動的內部結構認知實訓
勇士汽車起動系統電池的電壓測量
勇士汽車起動系統的繼電器的工作原理實訓
四、功能特點：
1、動態運行功能：操作各個系統開關，各個系統均可正常工作。真實演示起動系統的工作原理及工作過程。
2、展示功能
完整的起動機分解展示臺，按照起動機分解順序展開。使內部零部件完全展示出來。
3、檢測功能：
檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞線束的情況下,隨意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化。還可以通過檢測端子測量元件的電壓,電阻,電流,波形等數據。實時了解各個元件的工作狀態。
4、故障設置功能：
故障設置系統，在臺架的隱秘處，設有故障設置系統，根據設備實際運行的特點，設置多個故障點，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
5、識圖功能：
控制面板采用優質鋁塑板為面板，面板繪有高清晰度系統彩色電路原理圖（與原廠電路圖相對應）， 為學員提供汽車電路的識圖、讀圖、畫圖的學習過程。
6、安全防護功能：
電源入口首先采用內置保險管的安裝方式，實現過流保護。然后是電源總開關，設備不使用時，斷開連接。保證安全。
五、產品工藝：
臺架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴涂，使其表面光滑亮麗，耐油污，易清潔。
設備的頂端為面板名稱標牌，采用獨立式，與檢測面區分開來。美觀大方。
檢測面板為高級鋁塑板經UV噴涂工藝，電路線條清晰，顏色鮮艷。耐油污，易清潔，不退色。
檢測端子為純銅制作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，正好適合萬用表或示波器測量使用。
設備側面帶有故障考核系統，并帶有鑰匙鎖，防止學院隨意操作。
上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為二開門設計，可以全部打開，方便維修保養。
大面積工作臺，臺面為1240*300mm，可以放置教學資料，測量工具、診斷設備等。
設備腳輪方便移動，并能隨時鎖止，保證教學安全。
六、技術參數
外形尺寸：1220*700*1850mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
使用車型：勇士
工作溫度：-50℃～50℃；
設備顏色：7032
