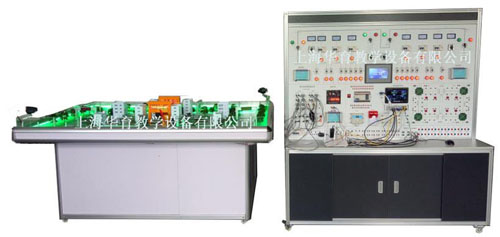

HYLY-3物聯網智能樓宇綜合實訓裝置
發布時間：2023-11-14 丨 瀏覽次數：
一、系統概述：
1、物聯網智能樓宇綜合實訓系統沙盤面積2.0x1.4米、
離地面高度0.7m，上面有安裝城市交通系統，停車場，建筑模型，路燈系統，提示牌、大樓供電系統、巡邏系統、周界系統、監控系統等，路面上鋪設車輛導航色帶和標簽。城市交通系統由行車道、交通燈、交通指示牌、提示牌、信息顯示屏等組成;停車場由入出口道閘、停車區、車輛信息顯示屏、建筑模型包括樓宇、廠房、路燈、公共綠地等模型。并配有智能化供電及監控，雙電源供電控制等、控制設備操作臺及PC控制等組成。
2、物聯網智能樓宇綜合實訓系統作為典型應用的演示實訓平臺，1.6米x0.6米x1.8米、以樓宇智能供電照明、智能交通，智能停車場、智能安防、智能安保、智能監控。等、為控制對象，集合了無線通訊技術、物聯網射頻識別(RFID)技術、傳感器技術、嵌入式系統技術、分布式信息處理技術、網絡安全技術以及圖像處理等先進技術。具有車輛道閘、大樓照明、周界安防、視頻監控、視頻抓拍、城市交通管理等功能。通過控制監視實訓區進行系統連線實訓，上位機采集處理信息，同時監視各系統運行情況。
3、在遠程控制方面采用了嵌入式系統平臺，可實現RFID射頻技術、語音控制、圖像處理、車輛識別、遠程控制、無線通訊、Wi-Fi
等多種功能;支持多種傳感器，結構化設計。嵌入式平臺、單片機以及物聯網ZigBee、RFID
技術的融合，可以讓學生從實際生活中感受物聯網的應用，并通過實踐快速學習嵌入式、RFID、WIFI圖像處理等技術，對物聯網這個龐大的系統做一個親身的感受和應用，以便以后的物聯網開發。
4、在系統的基礎之上，可以改造出硬強大的智慧農業、智能家居、智能堆場通信及定位系統、物流運輸實時監控系統等應用系統，給學生充分的拓展空間，滿足物聯網相關專業的綜合訓練和競賽要求。
二、系統組成：
1、供配電系統：
2、智能交通燈系統：
3、智能路燈控制系統：
4、智能停車場控制系統：
5、智能監控系統：
6、智能周界系統：
7、安防巡邏系統：
8、路牌信息系統：
三、技術規格：
1)輸入電源：三相四線(AC 380V±10% 50Hz)
2)工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3)裝置容量：<1.5kVA
4)外形尺寸：沙盤2000mm×1400mm×700mm;綜合控制臺1600mm×600mm×1800mm
5)絕緣電阻：>3MΩ
6)安全保護：具有漏電自動保護功能
四、實訓頂目：
供電系統
1.)常用配電設備認知與應用
2.)智能建筑的供電運行方式線路組建與操作
3.)供配電系統中運行線路狀態的現場監測和控制
4.)備自投聯動運行控制和調試
5.)供配電監控系統運行調度實訓
6.)低壓分級線路組建操作實訓
7.)雙電源明暗備原理操作實訓
智能交通燈系統
1)智能交通燈工作原理。
2)智能交通應用程設計
3)組態監控設計
4)線路運設計，遠程控制與供線路操作等
5)沙盤交通模擬展示及組態操作控制
智能路燈控制系統
1)路燈供配電操作實訓
2)路燈沙盤演示原理學習實訓
3)路燈低壓控制手自動控制
4)光照自動動控制實訓、
5)遠程WIFI控制實訓
智能停車場控制系統
1)停車場管理過程的實訓
2)出入口控制設備安裝操作與連接實訓
3)車輛檢測器設備安裝操作連接實訓
4)攝像機的安裝調試操作與線路的連接
5)仿真攝像機圖像比對操作
6)系統接線操作與連接
7)收費系統的管理與操作實訓
8)卡片的管理與操作實訓
9)系統調試操作
10)進出入口的設置與線路原來的實訓
11)線路故障的判斷與處理
12)系統與車庫管理系統的擴展實訓
13)進出口閘機無線控制實訓
智能監控系統
1)攝像機的認識與接線
2)監控系統操作與接線
3)各種攝像機在生活在的用途
4)鏡頭的安裝及調試
5)攝像機的通道設置與定時錄像設置
6)USB備份處理
7)與網絡視頻傳輸入的綜合擴展實訓
8)攝像機的圖像調試與安裝試
9)手機APP遠程監控功能操作
10)PC網絡監控操作實訓
智能周界系統
1)周界安防工作原理認識
2)周界人體紅外傳感器的認識與安裝
3)安防系統線路連接與操作
4)上位機(觸摸屏)監控與操作
5)安防系統編程與設計
安防巡邏系統
1)離線巡更器的設置和操作
2)離線巡更軟件的操作
3)系統的設計與線路計劃
4)巡更管理擴展模塊實訓
5)人員信息管理
6)線路規化與考勤管理
路牌信息系統：
1)沙盤道路公共信息顯示屏文字編輯實訓
2)沙盤道路公共信息顯示屏顯示格式設置實訓
3)沙盤道路公共信息顯示屏的電源管理實訓
4)沙盤道路公共信息顯示屏的線路原理認識
