HY-XH3B  信號與系統實驗箱

一、產品特點

1、實驗箱采用主板+獨立擴展模塊的結構，方便硬件電路的二次開發，也利于同學們自行設計電路。

2、清晰的模塊化布局，讓老師和學生都能很快地對實驗箱有一個全面的了解，方便教學及使用。包括數字信號處理（DSP）單元模塊、FPGA可編程單元模塊、二階系統分析單元模塊、信號分解與合成單元模塊、信號卷積單元模塊、線性系統設計單元模塊等。

3、每塊積木均為標準尺寸：150×106×25mm，采用透明有機玻璃外殼封裝，有效地防止直接觸碰電子元件。

3、實驗箱自帶實驗所需要的電源、函數信號發生器、掃頻信號源、數字交流毫伏表、數字頻率計的儀器功能。

4、信號源采用DDS直接數字頻率合成技術，可產生高純度的正弦波，信號頻率范圍0MHz~10MHz，六檔步進檔位可調，最小步進1Hz。同時該信號源還具備方波、三角波以及頻率可調的脈沖信號。

5、掃頻源的掃頻范圍在1Hz～10MHz內任意可調。

6、數字交流毫伏表和數字頻率計均采用自行設計電路，而不是采用通用的表頭，讓儀表部分充分與本實驗系統相配合，也能讓學生了解這兩個部分的設計原理，并且可測量外部信號。

7、增加了抽樣定理驗證與信號恢復的分析與研究等實驗，且讓學生可以靈活地改變抽樣信號的頻率和信號回復電路的參數，讓學生加深對相關知識點的了解；

8、配有DSP標準的JTAG接口及PC機通信接口，可以方便地進行二次開發實驗；

9、考慮到實驗內容的層次性，數字信號處理部分直接固化了實驗所必須的程序代碼；

10、通過撥碼開關以及單片機和HPI口，可以很方便地進行實驗內容的選擇。

11、實驗系統集成數字信號處理模塊，并能完成如下實驗：

1）通過數字信號處理方式實現“信號自卷積”和“信號與系統的卷積”實驗；

2）用數字濾波的方式完成“信號的分解與合成”實驗，能隨意展示各次諧波的加減效果；

3）能展示濾波器相位移動對方波信號合成的影響，讓學生清晰地理解方波信號中各次諧波的相移對信號本身的影響；

4）用快速傅立葉變換實現信號的頻譜分析，并支持輸出給示波器進行顯示。

5）DSP部分采用自舉引導加載的方式，能支持上述實驗都在完全脫離PC機及仿真器的情況下進行；

11、包括調幅及頻分復用模塊，能涵蓋AM、DSB幅度調制解調以及FDM頻分復用和解復用方面的實驗；

12、數字信號處理部直接固化實驗所必須的程序代碼，通過撥碼開關以及單片機和HPI口，可方便地進行實驗內容的選擇；

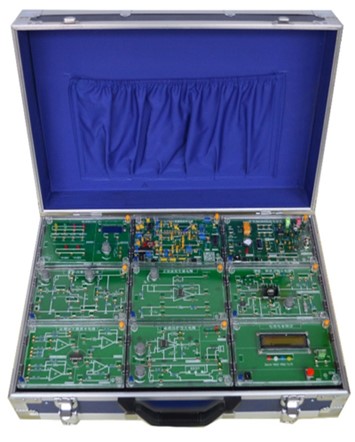

二、產品圖片

三、性能及技術指標

1、函數信號發生器指標：產生三角波、方波、正弦波，頻率范圍：10Hz-10MHz。

2、掃頻信號源指標：掃頻范圍：10Hz-10MHz。且掃頻范圍任意可調。掃頻速率6檔可調。

3、數字交流毫伏表指標：0-20V。

4、數字頻率計指標：測頻范圍：1Hz-99MHz。

5、電源指標：AC 220V±10% 、DC ±12V、±5V。

四、產品配置

1、電壓表及直流信號源模塊；                          2、信號源及頻率計模塊；

3、抽樣定理及濾波器模塊；                             4、數字信號處理模塊；

5、一階系統特性模塊；                                   6、二階系統特性模塊；

7、相平面分析及系統極點對頻響的影響模塊；   8調幅及頻分復用模塊；

9、基本運算單元及連續系統模擬模塊。

10、配備與硬件實驗箱配套的仿真軟件。
