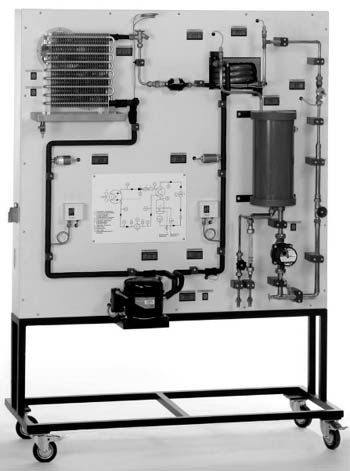

HYXH-2 制冷(熱泵)循環演示裝置

發布時間：2020-09-22 丨 瀏覽次數：

一.概述：

制冷(熱泵)循環演示裝置適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統中的壓縮機、蒸發器、冷凝器采用透明耐壓玻璃作殼體，可直接觀察到制冷劑的蒸發和冷凝現象，并通過進出水溫的變化可觀測制冷效果。

二.主要配置：

實驗裝置由電量熱器、制冷系統、溫度測試、流量測量以及控制系統等組成。制冷量200W 左右；可以測定吸氣壓力、排氣壓力、、吸氣溫度、排氣溫度、量熱器入口溫度、 量熱器溫度、室內環境溫度。

1.控制屏 采用不銹鋼結構底架，控制屏為雙層亞光密紋噴塑結構，造型新穎；底架上布置制冷系統，可 直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板；底部裝有四個帶剎車的萬向輪， 便于移動和固定。

2.交流控制單元 單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA

3.制冷系統 1匹全封閉壓縮機、臥式殼管式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式 蒸發器；制冷量：160Kcal/n，制冷劑：F11，循環水量：流量1噸，揚程9米，流量計：4-90L/h；

4.水箱：49×35×30cm；

5.外形尺寸：1000×500×1500mm 工作電壓：220V 功率：200W

四.實訓功能：

1、進行制冷循環過程和熱泵演示，可觀察制冷工質的蒸發、冷凝過程及壓縮機的工作現象。

2、可演示多種實驗現象：熱泵循環，制冷循環

3、可演示制冷系統的常見故障

4、可演示空調水系統的循環原理

5、可演示對四種節流裝置在制系統中的制冷效果；

6、認知制冷系統中多節流閥作用和結構樣式

7、研究制冷系統中的制冷劑回流熱泵原理。
