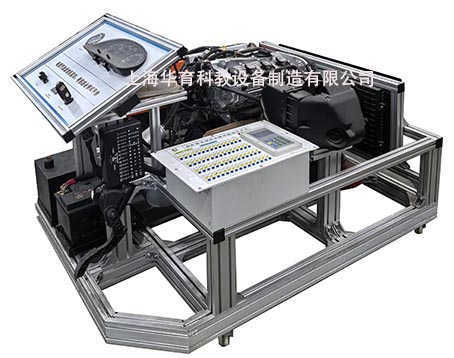

HY-QC201B型二代EA888(1.8TSI)電控發動機實訓臺

發布時間：2025-04-09 丨 瀏覽次數：

一、設備簡介

該設備采用奧迪大眾EA888(1.8TSI)發動機為基礎，配套發動相關機附件及電控系統，并按照原車布局制作而成。使之成為一個與真車性能完全一樣的發動機實訓臺。可實現EA888(1.8TSI)發動機的所有運行狀態的演示。設備能夠完美展現EA888(1.8TSI)發動機系統的工作的特點、工作原理和工作特行。同時兼備發動機機械拆裝功能、發動機電控系統數據檢測功能、考核功能等，可實時掌握學每個員階段性的學習情況。高清圖文面板，噴繪有系統原理圖、電路圖。控制臺簡單明了，操作簡單，工作安靜。適用于中高等職業技術院校和各種汽車培訓機構。能夠滿足各類院校對EA888(1.8TSI)發動機系統的理論和實踐相結合的教學需要。

二、結構組成

發動機系統：進排氣系統、排氣系統、點火系統、噴油系統、儀表系統、發動機電控單元、車身電控單元、冷卻系統、起動系統、充電系統、控制及自診斷系統。

設備臺架：一體式設備臺架，燃油箱、蓄電池、電源總開關、斜面式儀表工作臺、數據檢測面板，寬度為100mm的檢測儀器放置區、高清電路原理圖、實物安裝區、設備故障設置區（考核系統）、電氣箱、帶有百葉窗的防護隔板、帶有散熱孔的水箱護網、考核系統、系統壓力表、進氣歧管壓力表、控制機構、萬向腳輪等組成。

出廠附件：配套設備使用說明，實訓指導資料、產品合格證、保修卡。

三、實訓項目：

大眾1.8TSI發動機整體的外觀了解與結構認知實訓

大眾1.8TSI發動機燃油系統的數據測量、故障診斷與排除實訓

大眾1.8TSI發動機進氣系統的數據測量、故障診斷與排除實訓

大眾1.8TSI發動機渦輪增壓系統的數據測量、故障診斷與排除實訓

大眾1.8TSI發動機傳感器數據測量、故障診斷與排除實訓

大眾1.8TSI發動機執行器的數據測量、故障診斷與排除實訓

大眾1.8TSI發動機機械部分的拆裝實訓

大眾1.8TSI發動機儀表系統的數據測量、故障診斷與排除實訓

大眾1.8TSI發動機通訊系統的數據測量、故障診斷與排除實訓

大眾1.8TSI發動機自診斷系統的數據測量、故障診斷與排除實訓

大眾1.8TSI發動機汽車診斷系統的使用與診斷思路提升實訓

大眾1.8TSI發動機整體的職業技能考核實訓

四、通用參數

1、展示功能，能直觀展示EA888發動機機械系統的結構組成和鏈接關系。認知EA888發動機的各種零部件與安裝位置。

2、運行功能：能正常演示EA888發動機動、靜態及各種工況，滿足對發動機的起動、怠速加速、減速、停機等各種工況進行實訓實操及故障診斷需要。

3、顯示功能：儀表顯示單元，顯示發動機的各項數據，包含冷卻水的溫度，發動機的轉速，發動機的機油壓力，發電機的充電等。高精度數顯表實時顯示各個傳感器的信號變化，可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。

4、識圖功能：面板繪有高清晰度彩色電路原理圖。（與原廠發動機電路圖相對應）， 為學員提供EA888發動機電路的識圖、讀圖、畫圖的學習過程。

5、自診斷功能：配備外接式診斷座OBDⅡ，可連接專用或通用型解碼器對發動機電腦編碼查詢，故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等；

6、檢測功能：檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子，測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.

7、信號模擬功能：信號模擬系統，采用可調式信號模擬系統，可任意設定各個主要傳感器的任何參數，調節全程達到無極可調。

8、故障設置系統，在臺架的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。

9、安全防護功能：蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池；如水箱、排氣管等部位采用帶有散熱孔的護板，提高操作安全性。

10、移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。

五、制作工藝：

1、前部上中下均采用大R角圓弧設計，中間位置并且鏤空處理。既能看到內部部件，又能保障教學安全。

2、臺架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴涂，使其表面光滑亮麗，耐油污，易清潔。

3、超大傾斜式控制臺(1000×260)，控制臺上安裝有儀表、系統壓力表、點火開關、診斷座等。

3、內部超大電氣箱，放置發動機電控單元等。并配置保險絲盒，繼電器組等。

4、上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為二開門設計（850×470mm），可以全部打開，方便維修保養。

5、設備的頂端為面板名稱標牌，采用獨立式，與檢測面區分開來。

6、檢測面板為內嵌式安裝，表面看不到任何螺絲

7、檢測面板下方帶有萬用表或解碼器等設備放置臺(1000×100mm)，方便測量。

8、考核系統安裝于設備的左側，并采用手動智能通用的制作工藝。內嵌式安裝，表面看不到任何騾子螺絲。

檢測面板為高級鋁塑板經UV噴涂工藝，電路線條清晰，顏色鮮艷。耐油污，易清潔，不退色。

9、設備的兩側安裝帶孔防護板，防止學員手腳等伸入旋轉部件中。保證教學安全。

10、檢測端子為純銅制作，自帶絕緣端開孔直徑6mm，內孔直徑2mm，正好適合萬用表或示波器測量使用。

11、設備側面帶有故障考核系統，并帶有鑰匙鎖，防止學院隨意操作。

12、設備腳輪方便移動，并能隨時鎖止，保證教學安全。

六、技術參數

外形尺寸：1600*1000*1760

油箱容量：10L

重量：320Kg

工作溫度：+-50

臺架顏色：7032

防護板：桔紅平光

電源：60AH蓄電池

發動機型號:EA888

排量:1798 mL

進氣形式 渦輪增壓

氣缸排列形式: L

氣 缸 數: 4個

每缸氣門數: 4個

壓 縮 比: 9.6

配氣機構:DOHC

缸徑: 82.5 mm

行程: 84.1 mm

最大馬力(Ps) :160

最大功率(kW) :118

最大功率轉速: 5000-6200 rpm

最大扭矩 :250 N·m

最大扭矩轉速: 1500-4200 rpm

燃料形式: 汽油

燃油標號: 97號(京95號)

供油方式: 直噴
