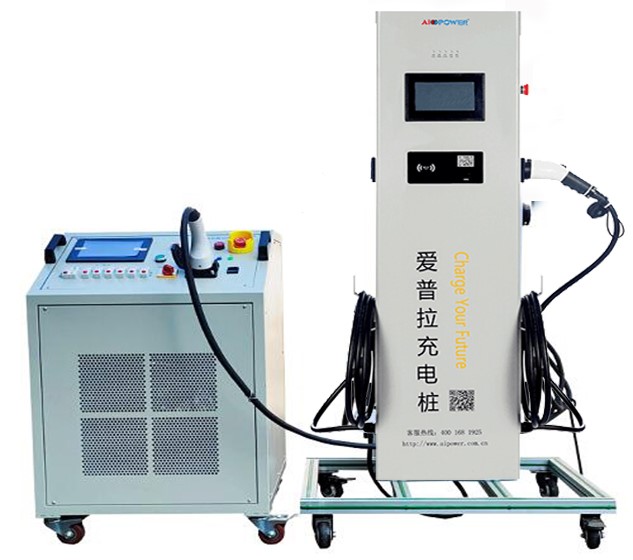

HY-QCX601充電設備裝配與調試平臺

發布時間：2025-04-07 丨 瀏覽次數：

一、設備組成

        充電設備裝配與調試平臺基于大賽產品為依托設計開發而成，配套急停開關、電度表、浪涌保護器、控制主板、輸出繼電器、三相空氣開關、觸控顯示屏、讀卡器、電、充電控制、放電負載、充電、安全電源組件等組成。

二、實訓項目

1.交流充電樁的認知與了解實訓

2.交流充電樁的拆卸工藝實訓

3.交流充電樁的組裝工藝實訓

4.交流充電樁的電路原理實訓

5.交流充電樁的使用操作實訓

6.交流充電樁的工作原理實訓

7.交流充電樁的內部結構原理實訓

8.交流充電樁的內部線路連接

9.充電負載的調節實訓

10.交流充電樁的內部內部原數據測量實訓

11.交流充電樁裝復調試實訓

12.交流充電樁的充電實訓

13.交流充電樁的電路系統實訓

14.交流充電樁的充滿操作實訓

15.CP的工作原理及數據測量

16.CP的充電狀態下的數據測量實訓

17.CP的充電停止?fàn)顟B(tài)下的數據測量實訓

18.CC的工作原理及數據測量

三、執行標準

GB/T 18487.1-2015《電動汽車傳導充電系統第1部分：通用要求》（適用于交流）

GB/T 20234.1-2015《電動汽車傳導充電用連接裝置第1部分：通用要求》（適用于交流）

GB/T 20234.2-2015《電動汽車傳導充電用連接裝置第2部分：交流充電接口》（適用于交流）

GB/T 27930-2015《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》（適用于直流充電樁）

四、技術參數

輸入電壓：AC 220V±10%

電網頻率：50Hz±10%

輸出電壓范圍：AC 220V±20%

額定輸出電流：32A

輸出路數：1路

充電接口：符合國標GB/T 20234.1-2015

充電槍長度：3米

安裝方式：落地式安裝

額定輸入電壓：AC220V±10%

額定輸出電壓：AC220V±10%

額定功率：7KW

最大輸出電流：32A

機械連接壽命：50000次

電器壽命：1000次

防護等級：IP54

絕緣強度：2500V

系統工作電壓：直流12V

系統工作溫度：-40℃～+50℃

外形尺寸：1240×600×1700mm(長×寬×高)

配套有車載充電機一個

鋰電池組一套

設備臺架一個

設備面板一個

220充電接口一個

國標充電槍一個

負載箱：3KW

工作臺：1500*750*1620mm
