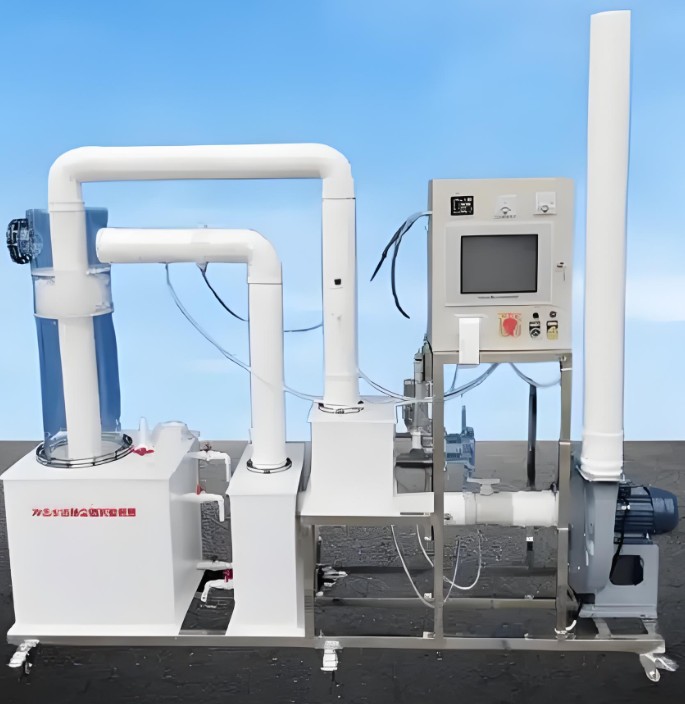

HYEP-Q7-II數據采集沖擊水浴除塵器

發布時間：2025-03-28 丨 瀏覽次數：

一、產品概況

專為濕式除塵技術研究設計的教學與科研設備，基于氣液兩相流沖擊-淋浴協同作用原理，模擬工業粉塵捕集過程，支持除塵效率優化、流場動態分析及能耗評估。

設備采用透明有機玻璃結構與智能監測模塊，直觀展示沖擊水浴與淋水浴階段的粉塵分離動態，適用于濕法除塵機理教學演示、工藝參數優化及企業應用驗證。

技術亮點：

① 全參數監測：進口粉塵濃度傳感器（0-2000ppm±1ppm）+風壓/風量/溫濕度檢測，實時追蹤效率（≥90%）與能耗；

② 智能交互：10.4寸觸摸屏+微型打印機，實時顯示/打印數據曲線（效率-風速-壓損關聯性）；

③ 精準調控：變頻風機調節風量（50-300m3/h），磁力泵控制水循環（16-19L/min）；

④ 安全環保：PP板貯液箱防腐蝕設計，三重電氣保護（接地/漏電/過流）。

核心原理：

含塵氣體高速沖擊液面（噴口風速12~18m/s），大顆粒因慣性沉降（沖擊水浴階段）；小顆粒隨氣液混合流在淋浴區二次捕集（淋水浴階段），凈化氣體經擋水板排出。

二、主要參數及規格

類別 規格/說明

核心參數 - 處理氣量：50~300m3/h

- 噴口風速：12~18m/s

- 除塵效率：≥90%

- 水循環量：60~600L/h

- 裝置尺寸：2100×500×1900mm（總）

- 電源：AC220V/1600W

標準配置 1. 除塵系統：

- 透明有機玻璃除塵器（含卸灰裝置）

- PP板貯液箱（400×400×500mm，帶放空閥）

2. 動力單元：

- 離心風機（1.1kW）+變頻器

- 磁力泵（20W，16~19L/min）

3. 監測模塊：

- 粉塵濃度傳感器×2（0-2000ppm，4-20mA）

- 風壓/風量/溫濕度傳感器（0-10kPa/-40~100℃/0-100%RH）

4. 控制終端：10.4寸觸摸屏+微型打印機+數據處理軟件

5. 框架：不銹鋼或鋁型材實驗臺（帶萬向輪鎖止）

擴展功能 選配：

- 在線水質監測模塊（pH/濁度傳感器）

- 高速攝像系統（捕捉氣液兩相流動態）

三、應用場景

1. 教學

動態演示：沖擊水浴與淋水浴階段粉塵捕集軌跡觀測；

參數分析：噴口風速（12~18m/s）對除塵效率與壓損的影響實驗；

安全實訓：高濕度環境電氣設備操作規范與液位控制演練。

2. 科研

結構優化：研究擋水板角度/噴頭高度對氣液接觸效率的影響；

多相流研究：量化氣液比（0.1~0.5）與除塵效率的關聯性；

能耗模型：建立噸氣處理水耗（L/m3）與能耗（kWh/m3）的優化方程。

3. 企業

工藝驗證：礦山/冶金行業高粉塵濃度（>50g/m3）濕法除塵系統小試；

能效對標：對比水浴除塵與布袋除塵的運行成本（水耗/電耗）；

員工培訓：模擬噴頭堵塞/液位異常工況，演練應急處理流程。
