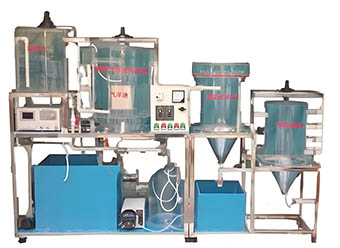

HYEP-G14F型電解凝聚氣浮實驗裝置

發布時間：2025-02-27 丨 瀏覽次數：

一、產品概況：

本裝置可用于分離密度接近或小于 “1” 、難以靠重力自然沉降去除的懸浮顆粒，比如從天然水中去除藻類、細小膠體雜質，從工業污水中分離短纖維、石油微滴等，還能去除表面活性物質、放射性物質等溶解性污染物。是水污染控制工程里常用的固液分離裝置。

在廢水中安插正負相間電極，通直流電，利用電解、極化、電泳、氧化還原等反應處理廢水?？扇荜枠O（鋁或鐵）溶解產生氫氧化物吸附雜質，與陰極氫氣微氣泡粘附實現氣浮分離。

電化學作用機理：

陽極溶解：鋁/鐵陽極電解產生Al3+/Fe2+，與水中的OH-結合生成Al(OH)?/Fe(OH)?膠體，吸附污染物形成絮體。

陰極析氫：H?氣泡上浮攜帶絮體至水面（氣浮分離），實現固液分離。

氧化還原：電解過程中產生的·OH自由基可降解有機污染物（如COD/BOD）。

關鍵反應式：

陽極（鋁）：

Al→Al3+ + 3e-

Al3+ + 3H2O→Al(OH)3↓+3H+

陰極：

2H2O+2e- → H2↑+2OH-

由于懸浮顆粒性質與濃度、微氣泡數量和直徑等多種因素影響氣浮效率，氣浮處理系統的設計運行參數通常需通過試驗確定。通過本裝置的實驗，可以：

1）掌握實驗方法：熟練掌握壓力溶氣氣浮實驗方法和釋氣量測定方法。

2）理解參數關系：了解懸浮顆粒濃度、操作壓力、氣固比、澄清分離效率之間的關系，加深對這些基本概念的理解。

二、主要參數及配置：

1、處理水量：20～40L/h

2、裝置外形尺寸：長×寬×高=2500mm×550mm×1700mm

3、電源 220V/功率600W

有機玻璃氣浮池（電極組）1套、電機攪拌混凝池1套、豎流式沉淀池1套、污泥濃縮池1套組成、配有直流電源1臺（型號QJ6005S  0-60V/5A）、刮渣調速電機1套、提升水泵1臺、進水泵1臺、加藥箱1只、數顯恒流泵1臺、水流量計1只、水位調節器1套、電控箱1只、漏電保護開關、按鈕開關、連接管道和球閥、不銹鋼或鋁型材支架等組成。

三、應用場景：

1、教學領域

高校環境類專業教學：在環境工程、給排水科學與工程等專業課程中，輔助教師開展實驗教學，讓學生掌握氣浮法原理與操作，提升實踐能力。

職業院校技能培訓：為環保相關專業學生提供實操機會，幫助他們熟悉氣浮設備操作流程，積累職業技能。

2、科研領域

新型氣浮技術研發：科研人員借助該裝置測試不同氣浮條件，研發新型氣浮技術，提高分離效率。

機理研究：探究氣浮過程中氣泡與顆粒的作用機理，為優化工藝提供理論依據。
