HY-QC253康明斯高壓共軌柴油發動機實訓臺

發布時間：2024-07-15 丨 瀏覽次數：

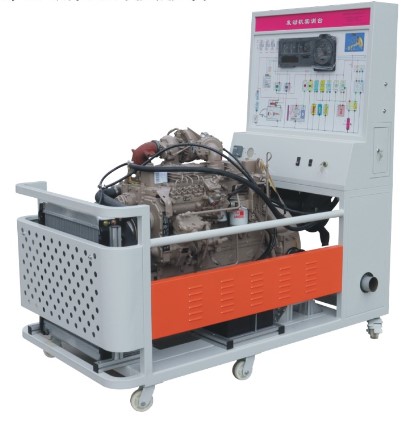

       康明斯高壓共軌柴油發動機實訓臺-是配合學校、特種培訓單位司訓、汽修等專業的汽車培訓技能用，該設備采用電控高壓共軌柴油發動機為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，真實展示電控高壓共軌柴油發動機的組成結構和工作過程。通過發動機實訓臺的演示，可清楚了解內部的結構與功能，便于學生較快地掌握發動機的構造和原理，提高學生對發動機的初步認識，使學生了解發動機起到更直觀更深入的教學目的，是各單位對發動機理論和維修實訓的理想的教學設備。

二、功能特點：

1、真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常），充分展示電控高壓共軌柴油發動機的組成結構和工作過程。

2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有彩色電路圖；學員可直觀對照電路圖和電控高壓共軌柴油發動機實物，認識和分析控制系統的工作原理。

3、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

4、實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。

5、實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

6、實訓臺配備有油門控制裝置，可方便對發動機加速減速。

7、實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。

8、設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。

9、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，正前方/兩側焊接圓形護手桿，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

四、技術規格：

1、外形尺寸：1500×1000×1700mm(長×寬×高)

2、工作電源：直流12V

3、燃油標號：依發動機型號

4、油箱容積：10L

5、工作溫度：-40℃～+50℃

6、顏色：7032

7、鋼管：40*40*3mm

8、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；

9、移動腳輪：120*80mm
