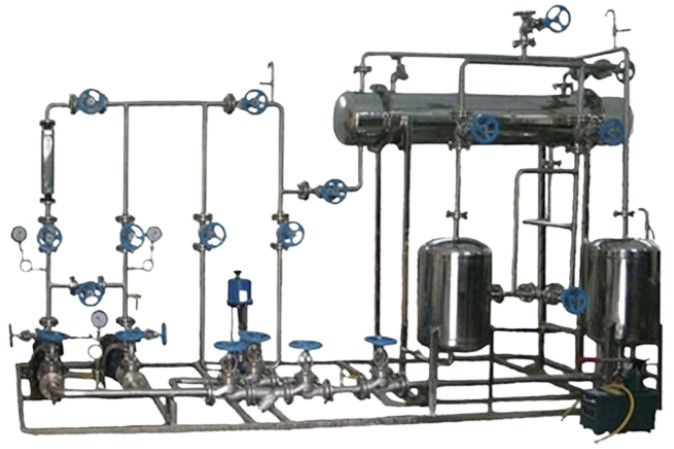

HYRGCZ-1換熱器管路拆裝實訓裝置

發布時間：2021-04-11 丨 瀏覽次數：

一、裝置功能

1．用于訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝；法蘭、螺紋的連接訓練；并能進行管路氣密、耐壓、試漏測試。

2．考察學生全面分析系統、辨別正誤和迅速?zèng)Q策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。

3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。

4、檢查學生對換熱器內部結構熟悉程度、考察選手對化工設備安全性檢驗知識及技能掌握的程度。

二、設計參數

液體流量：0～8m3/h。

液體溫度：常溫。

三、外形尺寸

對象部分：3800×800×2400 (長×寬×高mm)，鋼制花紋板噴塑底座。整機采用304不銹鋼制作，噴漆花紋防滑鋼板底座。

測控部分：開關盒集成于對象部分之上。

外配設備：無。

四、實驗室設施

水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。

電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：無。

實驗物料 清潔自來水

五、對象組成

水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。

循環水泵：機械密封臥式連軸化工泵 供電：三相380VAC ，功率：4.4kW，數量2臺。

水泵進口管路：不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。

水泵出口管路：不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。

回流管路：不銹鋼材質，DN25。

安全泄壓管路：不銹鋼材質，DN25。

灌泵管路：不銹鋼材質，專用灌泵管路，方便操作檢驗。

耐壓測試管路：不銹鋼材質，專用管路耐壓測試接口。

電源設備：布線槽，帶漏電保護的空氣開關盒。
