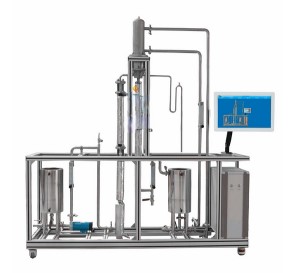

HYHGZF-1單管升膜蒸發實驗裝置

發布時間：2021-03-28 丨瀏覽次數：

一、設備功能

觀察流體水在升膜蒸發器內的流動狀態（泡狀流、彈型流、攪拌流和環狀流）。

測量在不同流型下的對流傳熱系數及蒸汽的干度。


二、技術參數

傳熱系數：1000-5000 ( w/m2.oC)。液體流量：4~40L/h、常壓操作。

三、實驗室設施

水：裝置自帶水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓AC220V，功率2.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水，外配設備：無。

四、主要設備及規格

1、304不銹鋼蒸汽發生器：功率2.0KW，可調，帶保溫層。蒸汽發生器設計有安全水封，消除安全閥失靈帶來的安全隱患。蒸汽發生器帶有壓力保護裝置，壓力可調節設置，能高低壓報警。

2、304不銹鋼加熱段：φ22*750mm，功率0.2KW可調，帶保溫層。

3、玻璃觀測段長度200mm石英玻璃視窗，觀測視窗為雙層玻璃結構，能保護觀測安全，外包有機玻璃管防護。

4、304不銹鋼測量段：φ18*500mm，功率0.2KW可調，帶保溫層。

5、304不銹鋼液體冷卻器：列管冷凝器，換熱面積0.1m2。

6、304不銹鋼蒸汽冷凝器：列管冷凝器，換熱面積0.1m2 。

7、單管升膜蒸發器尺寸，管內徑14mm，管長1400mm。套管外徑57mm，管長1400mm。

8、進料流量檢測：轉子流量計，流量范圍6～60L/h 。

9、不銹鋼離心泵1臺。水循環真空泵，絕對壓力≤3.3kpa。

10、原料箱，容積約70L。

11、主體溫度、壁面溫度、蒸汽溫度熱電偶6支。

12、宇電AI702M多路數字溫度顯示儀；宇電AI519溫度控制儀（帶自控功能）。

13、電器：接觸器、開關、漏電保護空氣開關。

14、儀表柜：測控、電器設備在實驗架上。

15、外形尺寸：1500×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
