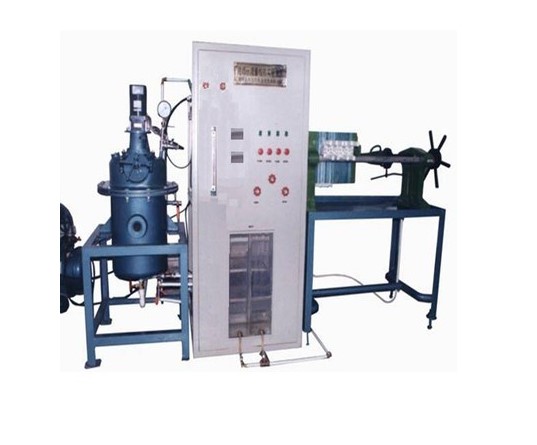

HYHGGL-4板框過濾及流量計校核綜合實驗裝置

發布時間：2021-03-26 丨瀏覽次數：

一、主要配置：

空壓機、板框過濾機、文丘里流量計、壓力容器罐、混合槽、攪拌槽、計量槽、離心泵、攪拌器、壓差計、水槽、不銹鋼框架、控制屏。


一、實驗項目：

1、掌握過濾的基本方法。

2、掌握在恒壓下過濾常數K、當量濾液體積qe的求取。

3、觀察過濾終了速率與洗滌速率的關系外。

4、流量計校核實驗數據測定。

三、技術參數：

1、空氣壓縮機排氣量：0.036m3/h ，壓力：0.7MPa，功率：750KW，轉速：1200rpm。

2、板框過濾機的過濾面積為0.12㎡，過濾介質為帆布

3、懸浮液：碳酸鈣和水混合物。

4、文丘里流量計：喉頸處的截面積為0.5mm2。

5、由空壓機提供壓力，并恒壓可調，壓力容器罐氣體容積：30L。

6、混合槽有效容積為30L，水槽容積為15L，計量槽單筒容積：14L。

7、離心泵流量：6m3/hr，揚程：24m，輸入功率：1.1KW。

8、攪拌器轉速：0～900轉/min。

9、孔板孔口徑：dO=8mm，文丘里管喉徑：dV=8mm，φ21×3不銹鋼管

10、壓差計：800mmU型壓差計。

11、實驗所用的流體--水為全循環設計

12、各項操作及、壓力、流量的顯示、調節、控制全在控制屏板面進行。

13、框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

14、外形尺寸：2500×650×1700mm。
