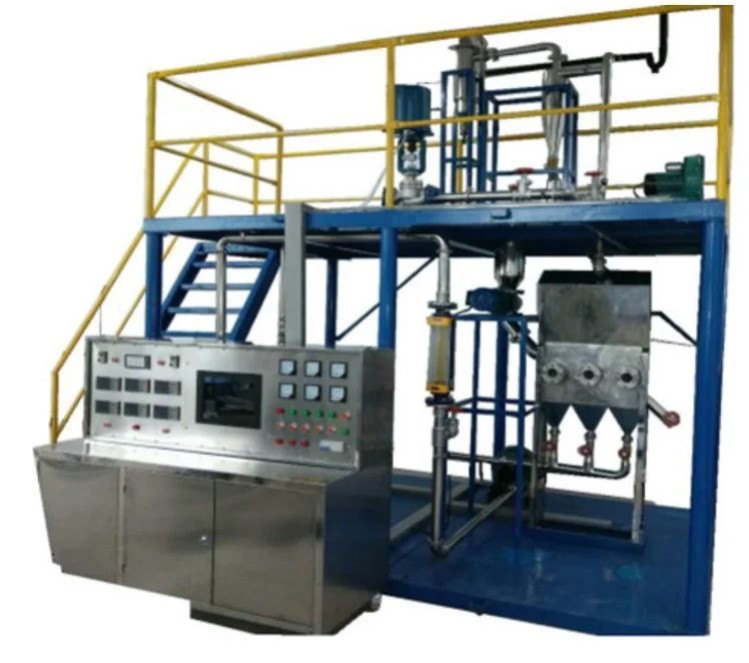

HYHDGZ-1干燥操作實訓裝置

發布時間：2021-03-20 丨 瀏覽次數：

一、裝置功能

1. 主要工藝設備采用臥式多室流化床干燥器，旋風分離器及布袋過濾器等。

2. 可以測定床層溫度、差壓曲線；恒定狀態下介質濕度曲線和干燥速率曲線的測定。

3. 可以進行干燥物流的預熱溫控；全新鮮空氣及部分回流狀態的風量調節。

4. 可以進行流化床臨界濕含量及干燥終點判定操作；流化狀態及流化曲線的操控。

5. 進行風機和循環風機的啟停操作；加熱系統與物流的聯調操作；物料配送及取樣檢測操作等。

6. 認識并學會使用抽風機、送風機、孔板流量計、轉子流量計、電動調節閥、變頻器、差壓變送器、可控硅、熱電阻、可編程多回路控制器、聲光報警器、調壓模塊等電氣設備及儀表；掌握單回路、串級控制等控制方案的實施。

7. 就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。

二、技術參數

裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。

物料：小米比重為1.0-1.2或粒徑1-2mm的其它易吸水的固體物料。

物料濕含量：20-30%。

流化床床層壓降：≤0.3KPa，流化床床層溫度：50～60℃。

氣體流量：80～120m3/h，循環風機出口壓力：4-5KPa。

設備尺寸：3700×2000×3500mm(長x寬x高)，(可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。

三、電氣及控制系統

1、標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；

2、每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。

3、外型尺寸:1400x800x1300mm(長x寬x高)。

4、測控系統：1套。

5、實驗室要求：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。

五、主要設備

進料器：304不銹鋼，旋轉下料，50g/min，下料器轉速：200～400rpm 一臺。

臥式流化床干燥器：304不銹鋼， 650x250x1080mm，一臺。

旋風分離器：304不銹鋼，φ180x540mm，一臺。

電加熱爐：φ219x1120,304不銹鋼，內加翅片式加熱管。

布袋過濾器：304不銹鋼，φ219x440mm，一臺。

粉塵接收器：304不銹鋼，φ159x120mm，二臺。

空氣加熱器：304不銹鋼，φ219x1100mm，N=4.5KW，一臺。

鼓風機：功率：p=1.1KW，流量Qmax=180m3/h，U=380V，一臺。

循環風機：功率：P=1.1KW，流量Qmax=180m3/h，U=380V，一臺。

空氣轉子流量計：10-100m3/h

電動調節閥：4-20mA，精度：0.5%FS  1臺

溫度檢測點：7點。

壓力檢測點：2點。

流量檢測點：2點。

計算機及顯示屏。操作系統：中文專業版WINXP。

上位機監控軟件 RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。
