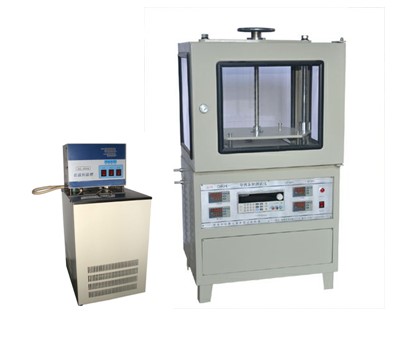

HYRGDR-6 護熱平板法單平板導熱系數測試裝置

發布時間：2022-10-08 丨 瀏覽次數：

一、設備概述：

    材料的熱導率是研究材料熱物理性能的一個重要參數指標。該系列儀器采用護熱平板法的原理，滿足了材料檢測研究部門對材料導熱系數的高精度測試要求。儀器參考標準：GB/T3392《塑料導熱系數試驗方法，護熱平板法》、GB/T3139(纖維增強塑料導熱系數試驗方法)(玻璃鋼導熱系數試驗方法)、GB/10294(絕熱材料穩態熱阻及有關特性的測定 防護熱板法)等。主要測試塑料、玻璃、纖維、泡沫、粉狀等材料。廣泛應用在大中院校，科研單位，質檢和生產企業等部門。

二、設備組成：

儀器由高精度穩壓電源，測溫儀表, 中心量熱板加熱器，護熱板加熱器，恒溫水槽 ，計算機測試系統組成。

1、測試頭部分：量熱板、護熱板、冷板。

2、加熱系統：護熱板溫度加熱器和計量功率加熱器。

3、冷板溫度控制：恒溫水槽。

4、測溫系統：采用數顯高精度儀表，保證其精度和穩定性，并實現零點內部補償。

5、計量功率采用高精度穩壓電源加熱，精度優于0.1%。

6、計算機測試部件：計算機，通訊組件及測試軟件.

三、技術參數：

1、導熱系數范圍：DRH-III: 0.015～2w/m·k;

 DRH-300,DRH-400，DRH-600: 0.010～2w/m·k;

2、測試精度：≤±3%;

3、熱面溫度范圍：室溫～95℃，分辯率0.01℃。

4、冷面溫度范圍：0～60℃，分辯率0.01℃，采用恒溫水槽控制。

5、電源：220V/50HZ；功率≤2KW。

6、量熱電源： 電壓0-30V，分辯0.0001V；電流0-3A，分辯率0.0001A。

7、計算機自動測試，并實現數據打印輸出。

8、試樣尺寸要求：

DRH-III  200×200×(5-20)(mm) ；

DRH-300  300×300×(10-50)(mm) ;

DRH-400　400×400×(10-80)(mm) ;

DRH-600　600×600×(10-100)(mm) ;
